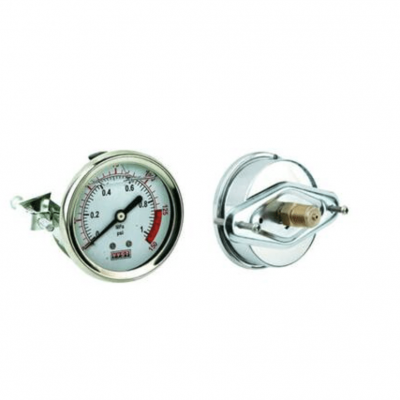

Манометр радиальный жидконаполненный, 400 psi, резьба ¼»

Описание

Манометр радиальный жидконаполненный 400 psi (≈27.6 бар) с резьбой 1/4″ — для промышленной гидравлики, мощных компрессоров и насосов высокого давления

Профессиональный нижний манометр с глицерином для систем с давлением до 400 psi

Радиальный жидкостный манометр 400 psi (эквивалент ≈ 27.6 бар) с присоединительной резьбой ¼ дюйма — это высоконадёжный измерительный прибор с классическим нижним подключением штуцера. Он создан для точного контроля давления в системах высокого давления, где присутствуют интенсивные пульсации, вибрации и гидравлические удары. Глицериновая заливка надёжно демпфирует колебания стрелки, защищает измерительный механизм от коррозии и преждевременного износа.

Радиальная конструкция (штуцер снизу) позволяет вкручивать манометр непосредственно в резьбовой порт оборудования — гидроблока, маслостанции, мощного компрессора, насоса высокого давления — без использования дополнительных кронштейнов.

Области применения

• ⚙️ Промышленная гидравлика (прессы, гидрораспределители, маслостанции, гидроприводы)

• 🔧 Компрессоры высокого давления (винтовые и поршневые с Pmax > 20 бар)

• 🚜 Тяжёлая спецтехника и сельхозмашины (гидравлика навесных систем с высокими нагрузками)

• ⛽ Гидравлические домкраты, насосы-нагнетатели, испытательные стенды

• 🏭 Пневмолинии и технологические установки (сжатый воздух, инертные газы под высоким давлением)

• 💧 Коммерческий обратный осмос и опреснительные установки (системы с давлением до 25–27 бар)

Радиальная конструкция: простота и надёжность в условиях высокого давления

Особенности радиального манометра на 400 psi:

• Нижнее расположение штуцера — классика для вворачивания непосредственно в резьбовую бобышку гидравлических блоков, компрессоров, редукторов.

• Нет необходимости в панелях и скобах — прибор крепится жёстко и герметично сам за счёт резьбы.

• Минимальное количество соединений — меньше потенциальных мест утечек, что критично для систем высокого давления.

• Стабильность при вибрациях — жёсткое соединение сохраняет герметичность даже при интенсивной работе насосов.

Почему 400 psi — востребованный диапазон для промышленности?

400 psi = 27,6 бар. Это уровень высокого давления, который встречается в:

• Гидравлических прессах и станках (усилие от 15 до 50 тонн и выше)

• Компрессорах для пневмоинструмента профессиональной серии

• Опрессовочных и испытательных стендах

• Гидравлических домкратах и нагнетателях

• Системах водоочистки с высоконапорными мембранами (коммерческий RO)

Оптимальный рабочий диапазон для этого манометра: 200–300 psi (50–75% шкалы). При постоянной работе в этих пределах прибор служит максимально долго и сохраняет заявленную точность.

Преимущества жидкостного радиального манометра 400 psi

1. Надёжность при экстремальных пульсациях
   Глицериновое заполнение эффективно гасит высокочастотные пульсации от аксиально-поршневых насосов, шестерёнчатых гидромоторов. Стрелка не дрожит, показания можно считывать без погрешностей, а механизм не изнашивается от вибраций.

2. Продлённый срок службы
   В системах с высоким давлением и циклическими нагрузками «сухой» манометр выходит из строя за несколько месяцев. Жидкостный (глицериновый) работает годами.

3. Коррозионная стойкость и герметичность
   Корпус из нержавеющей стали + степень защиты IP65 исключают попадание влаги, масла, пыли. Манометр можно устанавливать даже вблизи моек, в масляных туманах, на открытом воздухе (под навесом).

4. Удобный монтаж без переходников
   Резьба 1/4″ — стандарт для большинства гидравлических портов. Просто вкрутите манометр, предварительно намотав ФУМ-ленту (для цилиндрической резьбы).

5. Точность, достаточная для промышленности
   Класс 1.6 даёт погрешность не более ±6,4 psi (≈ ±0,44 бар) во всём диапазоне. Этого более чем достаточно для безопасной и эффективной работы оборудования.

Как правильно выбрать радиальный манометр на 400 psi?

⚠️ Важно: Для питьевой воды или пищевых сред убедитесь, что материалы (латунь, глицерин) разрешены для контакта. В большинстве случаев допустимы, но если требуется строгая сертификация — ищите специальную пищевую версию.

Инструкция по монтажу радиального манометра 400 psi

1. Обесточьте и сбросьте давление в системе. Давление 400 psi несёт серьёзную опасность — убедитесь, что манометр, который вы заменяете, показывает ноль.

2. Подготовьте резьбу:

   • Для G 1/4″: намотайте 3–5 слоёв ленты ФУМ по направлению резьбы.

   • Для 1/4″ NPT: достаточно 1–2 слоёв ФУМ или специальной пасты (резьба коническая, уплотняется сама).

3. Вкрутите манометр сначала рукой до упора. Затем доверните ключом за шестигранник штуцера. Запрещено вращать за корпус — это повредит механизм!

4. Момент затяжки — не более 12 Н·м для G1/4″, для NPT достаточно 10 Н·м. Перетяжка может деформировать штуцер или корпус.

5. Плавно подайте давление и проверьте герметичность. Если замечено подтекание — подтяните ещё на 5–10 градусов или переделайте уплотнение.

Часто задаваемые вопросы (FAQ)

Вопрос: Что будет, если давление в системе превысит 400 psi?
Ответ: Манометр может выйти из строя: деформация трубчатой пружины, сбитая стрелка, утечка глицерина. Кратковременное превышение до 450 psi допустимо, но длительная работа на пределе сокращает срок службы. Установите предохранительный клапан, если есть риск перегрузки.

Вопрос: Чем отличается радиальный манометр 400 psi от осевого 400 psi для монтажа на гидравлическом блоке?
Ответ: Если на гидроблоке есть готовое резьбовое отверстие (внизу или сбоку, направленное в сторону оператора) — берёте радиальный, вкручиваете и всё. Если вам нужно встроить манометр с лицевой стороны щита управления, а датчик вывести через штуцер сзади — нужен осевой. Радиальный для панельного монтажа не предназначен.

Вопрос: Почему стекло запотевает изнутри? Ведь манометр жидкостный.
Ответ: Слабая герметизация корпуса или повреждение мембраны. Даже при наличии глицерина возможно конденсирование влаги из воздуха, попавшего внутрь. Это брак — обращайтесь по гарантии.

Вопрос: Можно ли использовать манометр 400 psi для измерения давления кислорода?
Ответ: Категорически нет! Контакт глицерина и медных сплавов с кислородом под высоким давлением пожароопасен. Для кислорода нужны специальные «кислородные» манометры с промытыми механизмами и надписью «OXYGEN».

Вопрос: Как часто нужно поверять манометр?
Ответ: Для промышленного оборудования — раз в год. Если манометр участвует в технологических процессах, связанных с безопасностью (котлы, сосуды под давлением) — раз в полгода, с оформлением свидетельства о поверке.
